ПЭВМ Кроха

Год: 1990
Процессор: К580ВМ80А 2 МГц
ОЗУ: 2 Кб
Текст: 48x32x2

Кроха это компьютер без клавиатуры. Вместо клавиатуры к компьютеру подключается два джойстика. Программы для этого компьютера хранятся на сменных ПЗУ, а точнее ПЗУ установлено на отдельную плату, которая подключается к основной плате компьютера.

Схемотехнически компьютер похож на Специалист. Главное отличие от Специалиста в том, что в Крохе реализовали текстовое видео, а не графическое. Размер экрана 48x32 символов, все символы черно-белые, знакогенератор содержит 256 символов. ПЗУ знакогенератора установлено еще на одной отдельной плате, которая подключается к основной плате компьютера.

Использование двух сменных ПЗУ, для программы и для графики (символов) очень напоминает приставку Денди (Nintendo Entertainment System).

Для компьютера был выпущен всего один картридж. Он содержал игры: Стена, Тетрис, Гусеница, Шарики, ПВО.

В Крохе кадровый синхроимпульс видео подключен к прерыванию процессора. Использована статическая память, информация в которой сохраняется после выключения питания благодаря гальваническому элементу. Оперативной памяти всего 2048 байт, из которых 1536 байт испольуется видео, а программисту остаётся лишь 512 байт.

От автора компьютера, caro:

Был в моей жизни такой период, когда я работал в СКБ "Контур". Вот тогда я и разработал эту приставочку под названием "Кроха". Мы тогда сидели на территории завода "Техносвязь", который и должен был по конверсии собирать эти машинки. Но сделали их порядка 200 штук и в магазины они не попали - разошлись по работникам завода и СКБ "Контур". Основная проблема конечно - отсутствие игр.

Знакогенератор картриджа 1

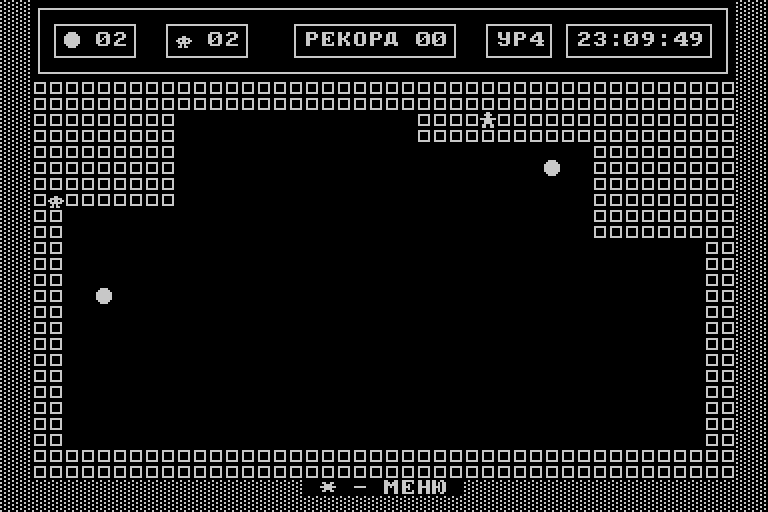

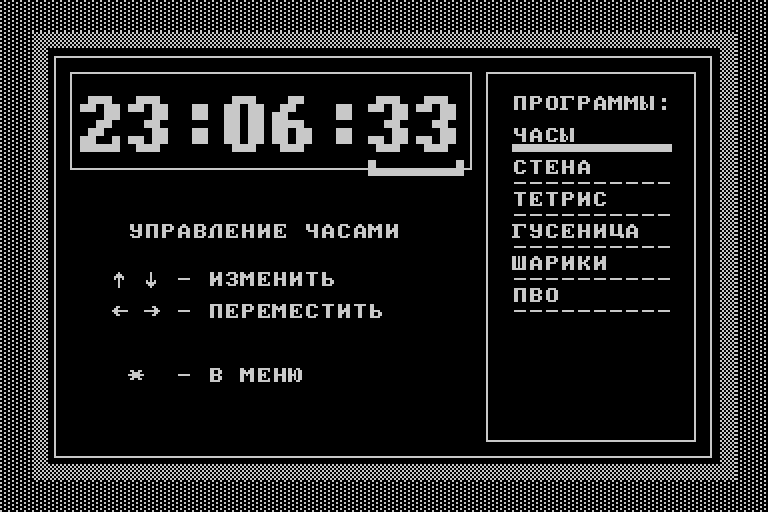

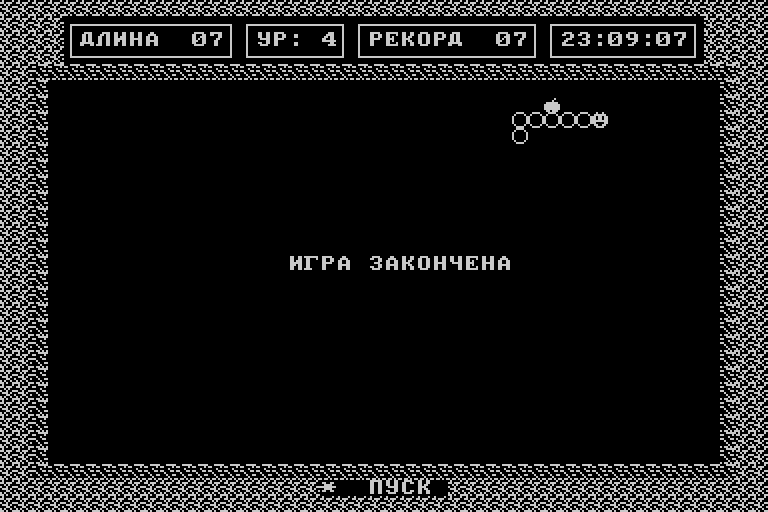

Меню и игры картриджа 1















Фото





Файлы

ПЗУ.7z
Печатная плата и раcположение элементов.png
Эмулятор b2m.rar

По схеме видно, что макетировали прямо на плате Специалист-Экспресс. Я так же делал (у меня осталось в 1990 до десятка плат Специалист-Экспресс). Я макетировал Турбо до 2.5 и 3.25 МГЦ и изменение размеров граф экрана до 512*256 и до 640*256 (чтобы поиметь 320*200 в цвете), был шанс сделать партию таких плат для выпуска компьютерных классов. Но школам запретили покупать компьютерные классы у кооператоров.

Выяснил, что такт 3.0 МГЦ (кварц 12 МГЦ) в схеме Экспресс ещё можно выжать (на 1533 и выкусив ЛП10), а чтобы работало с кварцем 13.0 МГЦ без ВК28 не обойтись (13.0 это минимум, чтобы экран 640 влезал в растр). Зато с ВК28 вполне надёжно работало и при кварце 13.5 МГЦ (тогда клок 3.375 МГЦ).

Я тоже в начале 90-тых сделал текстов адаптер с экраном 64*16 из Специалиста (схему после м.быть нарисую), для чего выпиливал участок ОЗУ с банкой РУ5 и встраивал фрагмент с банкой 565РУ2 (они 1К*1). А в качестве основного ОЗУ ставил статику 62256 в панельку 28 ног. Но делал не для игр, а чтобы текст был быстрый и красивый (как в Корвете), а экран мизерный на FC00...FFFF и была совместимость с одним ГДР-овским компьютером. Эта плата есть и сейчас, её даже можно восстановить (была распотрошена на детали).

Я бы на месте разработчиков Крохи добавил всего один триггер и получил экран 64*32. Тогда для Крохи было бы легко переделывать игры от РК86. Это намного проще, чем писать своё с нуля. Да и для игр лучшее разрешение и такт на 25% больший, намного лучше.

Также на месте разработчиков Крохи для ОЗУ на плате на всякий случай поставил бы панельку на 28 ног. Чтобы можно было ставить 537РУ10 или 6264 (получая соответственно память 2 кб или 8 кб), а при нужде ставя и 62256 (и получая 32 кб). Тогда легче превратить Кроху в полноценный компьютер. Чтобы не пришлось ставить доп.ОЗУ в картридж превращающий Кроху в бытовой компьютер.

В таком картридже достаточно иметь лишь ППА для подключения клавиатуры и его можно было бы обозвать адаптером клавиатуры (т.к из него выходил бы провод к клавиатуре). Также в таком картридже клавиатуры можно было бы уместить и 64 кб статики для эл.диска, тогда это был бы вообще "полный улёт", что сделало бы такой комп "машиной нищего бизнесмена" для деловых применений (т.е тем на, что тщетно претендовал ОРИОН). Но для стека игр 0.5 кб ОЗУ вполне достаточно.

Вот такой компьютер в 1986 опубликованный вместо РК86 пошёл бы "на ура и со свистом". А при добавке простенькой приставки на идее волковского (автоматически записываемого) цвета мог бы существенно потеснить или даже вытеснить отечественные самодельные клоны ZX-Spectrum. Для этого был бы запас времени в 2-3 года. Т.к клоны ZX-Spectrum массово стали делать в Ленинграде с начала 1988, в Москве с 1989, а в остальной стране лишь на 2-3 года позднее. Кстати, я в 1990 немного летал по стране и в нескольких аэропортах других городов в игровых салонах встречал именно ленинградские клоны ZX. Это конечно благодаря тому, что в Ленинграды был радиорынок, где можно было купить всё, а в Москве подобные рынки тогда только начали появляться.
