Юниор ПК ФВ 6506. Информация, документы, фото.

Год: 1990
Процессор: К580ВМ80А 2.2 МГц
ОЗУ: 128 Кб
ПЗУ: 2 Кб
Текст: 80x25x8
Графика: 240x120x8
Звук: К580ВИ53 1 канал.

Юниор ПК ФВ-6506 это советский домашний компьютер, улучшенная версия компьютера Радио 86РК. Была увеличена скорость процессора (2.2 МГц), объем оперативной памяти (128 Кб), разрешение экрана (80x25) и изображение стало цветным (8 цветов). Для вывода звука добавлен 1 канал микросхемы КР580ВИ53. Установлена отличная клавиатура. Но совместимость с Радио 86РК очень слабая.

Видео Юниора аналогично Радио 86РК основано на микросхемах КР580ВТ57, КР580ВГ75, но значительно улучшено. Горизонтальное разрешение экрана увеличено c 64 до 80 символов. Знакогенератор (128 байтный набор символов) содержит не только заглавные латинские и русские буквы, но и строчные латинские и русские буквы. Это позволяет работать с текстами на этом компьютере, например, подготавливать их для печати на принтере. Добавлен цвет, который управляется атрибутами микросхемы КР580ВГ75. Такого нет ни в одном другом потомке Радио 86РК.

В Юниоре установлено 2 знакогенератора. Одновременно можно использовать только один. Первый содержит 128 символов размером 6x8 пикселей: буквы, цифры, знаки препинания. Второй содержит 64 псевдографических символа размером 6x4 пикселей. На их основе сделан псевдографический режим 240x120. По факту 240x102, остальное за краем экрана. Седьмой бит кода символа используется для обозначения цвета совместно с атрибутами.

Все устройства компьютера перенесены из адресного пространства оперативной памяти в адресное пространство портов ввода-вывода.

Как и в большинстве компьютеров того времени для хранения данных используется магнитная лента, но крайне необычно. Магнитофон должен иметь разъем дистанционного управления и к этому разъему должен быть подключен компьютер. В качестве магнитофона обычно использовался Маяк 231/232/233/240.

На этом компьютере используется операционная система CP/M, которая работает с магнитной лентой как с дискетой. Она сама управляет магнитофоном: перематывает пленку, включает воспроизведение и запись. На ленту записана файловая система CP/M. Лента логически разбита на сектора. Первые сектора содержат список файлов, а остальные сектора делятся между файлами. Файл может занимать несколько секторов расположенных не подряд.

При первом использовании магнитной ленты её необходимо отформатировать. Во время форматирования компьютер записывает на ленту метки содержащие номера секторов. При работе операционная система использует эти метки, что бы определять, в каком направлении необходимо перематывать пленку.

Возможность подключения магнитофона не является уникальной особенностью Юниора. Подключить магнитофон можно к любому компьютеру имеющему параллельный порт. Интерес тут представляет драйвер магнитофона для операционной системы CP/M.

В отличии от Радио 86РК Юниор не выключает видео при загрузке и сохранении на магнитную ленту. Это стало возможно, потому что модуляция и демодуляция выполняется аппаратно. Используется микросхема КР580ВВ51, сигнал с которой подвергается манчестерскому кодированию (фазовая модуляция).

Оперативная память компьютера расширена до 128 Кб. Но доступ к старшей половине памяти возможен только с помощью ПДП контроллера. Обычно старшая часть памяти используется как электронный диск, т.е. для хранения файлов.

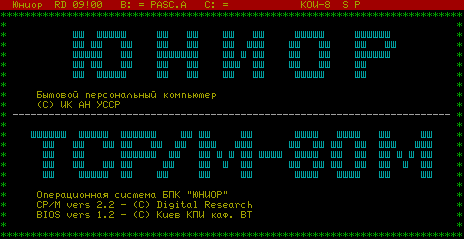

Экран после загрузки


Консоль TCP/M


Знакогенератор


Фото компьютера










Схема, документация, программы, программа преобразования в WAV по ссылке:
http://alemorf.ru/comps/unior_bk_fv_6506/index.html

Вот блин... Я тоже в 1993 догадался о том, что начертание половины русских букв совпадает с латинскими, потому вместо РК-графики в первые 31 символ можно прошить недостающие русские.

Оказалось, что из 33 русских букв среди латинских есть лишь 14 совпадающих. Значит 19 или 18 (если забыть о Ъ) надо уместить в 31 символ (31 не 32, т.к код 0 занят). Получается, что добавить недостающие строчные и прописные русские буквы, которых всего 2*18=36, сохранив все буквы ASCII не получается. Потому эта идея была забракована и для использования в CP/M я прошил себе фонт только с ASCII и несовпадающими большими русскими буквами. При этом п/п-мма F809 выводит заглавные КОИ-8 с кодами E0...FF выполняя при выводе табличное перекодирование.

Я не учёл, что и среди мелких английских букв есть дополнительные совпадения. Например, начертание мелкого Д совпадает с мелким G, мелкого П с мелким N. Ещё авторы этого компьютера затратили коды 5F и 7F, выиграв ещё 2 кода, получив тем самым то, что хотел поиметь я, но на что ума у меня не хватило.

И с идеей использовать часть битов в коде символа для задания цвета тоже опередили. Это естественно, идея очевидна. Я так понимаю, что нарисовано 6 рядов вместе для простоты. Т.е основной фонт это первые 4 ряда. А 5-тый и 6-той ряды это альтернативный фонт, который повторяется 2 раза, причём 1 бит задаёт цвет.

В отличии от Радио 86РК Юниор не выключает видео при загрузке и сохранении на магнитную ленту. Это стало возможно, потому что модуляция и демодуляция выполняется аппаратно. Используется микросхема КР580ВВ51

А это они заимствовали у ИРИШИ.

barsik пишет:Я так понимаю, что нарисовано 6 рядов вместе для простоты. Т.е основной фонт это первые 4 ряда. А 5-тый и 6-той ряды это альтернативный фонт, который повторяется 2 раза, причём 1 бит задаёт цвет.

Ага.

Второй знакогенератор содержит 64 псевдографических символа размером 6x4 пикселей. На их основе сделан псевдографический режим 240x120.

Подозрительно нестандартными получаются видеорежимы. 120 пикселей означают, что 60 строк знакомест высотой в 4 линии растра. Итого 60*4=240 линий растра в картинке. 4 строки оставлены на бордюры сверху и снизу. Это 4*4= 16 линий растра. Всего 240+16=256 программных линий, а надо 312.5. Значит надо добавить ещё 312-256= 56 линий растра. Добавить гашением можно только 4 строки, т.е ещё 4*4= 16 линий растра. Всего получается 240+16+16= 272 линии растра, вместо требуемых 312. Потому все 240 линий по вертикали вряд-ли будут видны на каждом телевизоре, потому-что на обратный ход луча обычно тратят не менее 20% от общего числа линий, а здесь лишь 12%.

Не знаю частоты кварца и установленное полное число знакомест в строке, но если частоту строк оставили стандартной, т.е строчный период равен 64 МКСЕК, то частота кадров получается завышенной. Кадровый период 272*0.064= 17.4 МСЕК, что соответствует частоте кадров 57.44 Гц. Это не вызовет проблем синхронизации не на каждом советском телевизоре. На большинстве советских телевизоров придётся подкрутить частоту кадров (и тогда просмотр телепередач отпадает), но современные телевизоры рассчитаны и на 60 Гц стандарта NTSC. С другой стороны большая частота кадров меньше напрягает зрение.

Кстати, 4 строки на гашение по вертикали при высоте знакомест в 4 линии не нарушат регенерацию динамических ОЗУ. Т.к 16 строчных периодов это всего 0.064*16= 1.024 МСЕК, а ОЗУ имеют максимальный период регенерации в 2 МСЕК.

Очевидно, что такой же режим с сокращённым числом линий растра применён и в текстовом режиме (чтобы частоты строк и кадров в обоих режимах были одинаковы), что и объясняет сокращение числа строк с 25 до 24 (24*10= те же 240 линий). Интересно узнать частоту пиксель клока и параметры команды задания режима ВГ75.

barsik пишет:Интересно узнать частоту пиксель клока и параметры команды задания режима ВГ75.

Настройки микросхемы для основного (текстового) режима:
4F = 80 символов в строке
D8 = 4 строки на обратный ход по кадру + 25 видимых строк
99 = высота символа 10
DC = 26 символов на обратный ход по строке

Частота строк получается:
10000000 / 6 / (80 + 26) = 15723 Гц.

Частота кадров:
15723 / 10 / (25 + 4) = 54,22 Гц

Я там ссылку на схему давал:

http://alemorf.ru/comps/unior_bk_fv_6506/doc/Юниор_Схема.png

barsik пишет:Не знаю частоты кварца и установленное полное число знакомест в строке, но если частоту строк оставили стандартной, т.е строчный период равен 64 МКСЕК, то частота кадров получается завышенной. Кадровый период 272*0.064= 17.4 МСЕК, что соответствует частоте кадров 57.44 Гц. Это не вызовет проблем синхронизации не на каждом советском телевизоре. На большинстве советских телевизоров придётся подкрутить частоту кадров (и тогда просмотр телепередач отпадает), но современные телевизоры рассчитаны и на 60 Гц стандарта NTSC. С другой стороны большая частота кадров меньше напрягает зрение.

Да вроде все телевизоры должны ловить 50-60 Гц.
На Апогее такая же частота кадров была в "графическом" режиме.
Т.к. это крайний режимы работы микросхемы 15625/4/(64+4) = 57,44 Гц
Видимых псевдографических линий по стандарту получается 102, а не 120!

Да, 120 линий не влезет в стандартный телик.

Для Юниора, Агро ФВ и для остальных компьютеров я купил магнитофон Орель 101 с электронным управлением. Т.е. вся механика и режимы работы управляются TTL сигналами. С этим компьютером должен был работать магнитофон Маяк 2xx, но он большой, железный и страшный изнутри.

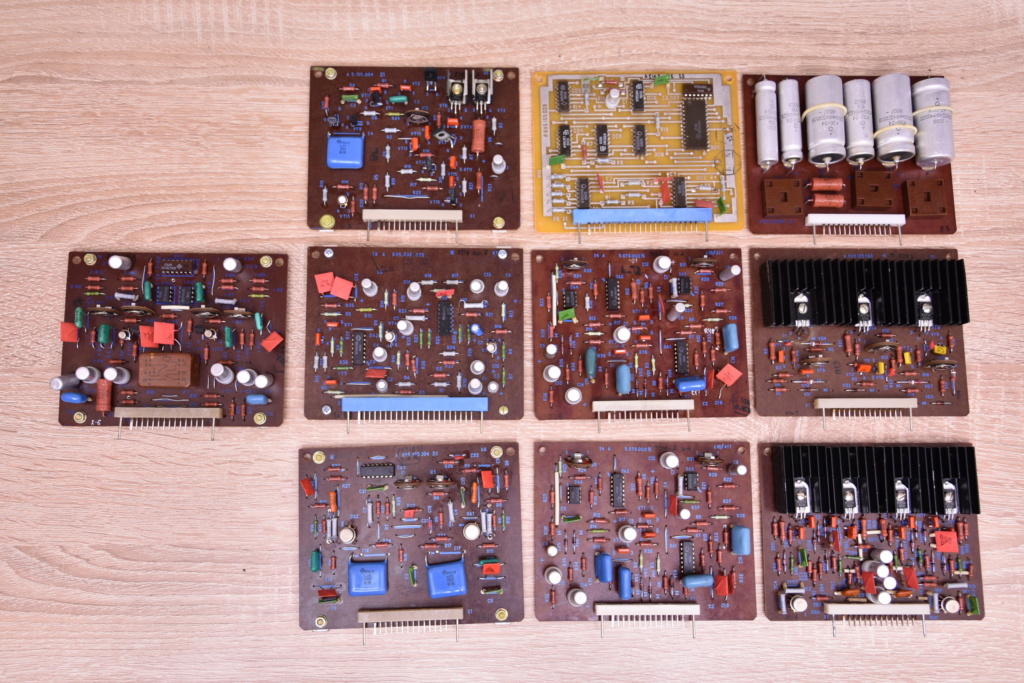

Вы посмотрите, какая красота в Орели 101!

Если кликнуть на фото, то откроется фотография в разрешении 4К.















P.S. И теперь я неспешно ищу упаковку новых кассет :)

Вы посмотрите, какая красота в Орели 101!

Красота, да и только...

Не, реально, внутри всё очень красиво, в своё время очень хотел такой магнитофон, но денег хватило на Радиотехнику, у которой как у сидюка выезжает механика, куда ставится кассета.

alemorf пишет:купил магнитофон Орель 101 с электронным управлением

Да, Орель можно переделать на управление компьютером. А если снять морду, то увидите две шестерёнки и ещё одну маленькую. Но лучше не разбирайте, если кнопки нормально нажимаются. Если миниатюрный микрик в кнопке сдохнет, то его заменить будет нечем.

У нового аппарата параметры высокие, сказывается сендастовая головка и простая механника. Но важно какого года аппарат и насколько изношен.

Орель-101 это промышленный вариант любительского магнитофона опубликованного в ж.Радио в начале 80-тых. В первые годы производства они были очень ненадёжны. Хотя и ломаться там в механнике особо нечему. Но шестерни, по крайней мере в аппаратах выпуска 1985-1987, делали из некачественных материалов. Вместо вечного фторопласта их делали из дешёвого полистирола. И они истирались в хлам не доработав даже гарантийного срока. Часто дохли микрики и новые аналоговые микросхемы. Но ремонто-пригодность аппарата благодаря многоплатности высокая.

Железные Маяки 230/231/232 намного надёжнее и долговечнее, хотя неприятно лязгают электромагнитом. Потому как аппарат для загрузки МГ-программ не придумать ничего лучше типового дешёвого советского аппарата 3-го класса с железным весновским лентопротягом (типа Весна-205, Электроника-324). Пластмассовые лентопротяги не выдержали времени, т.к пластмасса недолговечна, а железу ничего не делается. Заменил пассики, смазал и аппарат как новый.

А вот китайские мыльницы для этих целей почему-то не годятся. Я как-то специально купил моно китайскую мыльницу, когда у меня сдох винт и понадобилось старое ретро-ПО снова поднимать с кассет, но сколько ни бился, ни программы Синклера, ни иришинины, ни двухфазки от Специалиста, РК и ОРИОНА не грузились (причём возбуда в канале нет, музыка с радио писалась отлично). Головка новая, так что дело в китайской схемотехнике. Но менять всю электронику это слишком трудоёмко. Кстати почему-то, пассики в этой мыльнице не сгнили за почти 20 лет. Очевидно, что советские шпионы так и не смогли украсть секрет несгнивающей резины.

Очевидно, что советские шпионы так и не смогли украсть секрет несгнивающей резины.

Ну да, как по вашему, так у нас не было ни химической промышленности, ничего не разрабатывалось, всё только шпийоны воровали...

А вот в моей Радиотехнике пасики в норме, а им около 30 лет...

Хотя пофиг, скоро вернёмся во времена железного занавеса, уже скоро отрубят инет от всего и вся, и будет у нас 1 канал и сайт госуслуг, и будим опять по журналам схемы искать, да и всё остальное встанет. Закон уже принимают...

В буржуйской технике пасики тоже гниют. Например, в дисководе ZX Spectrum 3+ пасик превратился в клейкую массу. Я из него слепил шарик.

Пасики это расходный материал. Я по наводке QUATTRO купил на Алиэкспрессе пасики

https://ru.aliexpress.com/item/100/32848858811.html
