Эльф 2

Эльф или ALF TV GAME это Спектрум 48К без клавиатуры. Выпускался в 1990-1993 годах. Внешне похож на приставку Денди. Игры хранятся на сменных ПЗУ. Причём просто так взять и записать любимую игру на ПЗУ нельзя, сначала игры надо доработать. Записанные на оригинальные картриджи игры были переведены на русский язык.

У меня есть новодельная плата "Эльф 2" подаренная Дмитрием Пугачевым.

Ядро компьютера осталось без измененеий: чипсет Т34ВГ1 (КА1515ХМ1216), процессор Z80, память К565РУ11. Плюс в этой версии установлен PAL-кодер, звуковой чип YM и контроллер джойстиков Dendy. В оригинале джойстики были простые, просто 5 кнопок, 6 проводов. И никакого PAL-кодера и YM.

Сайт автора:
http://zxbyte.ru/alf.htm

Документы:
Эльф_2016_Cхема.pdf
Эльф_2016_Схема_и_печатная_плата.7z
Эльф_Схема.7z

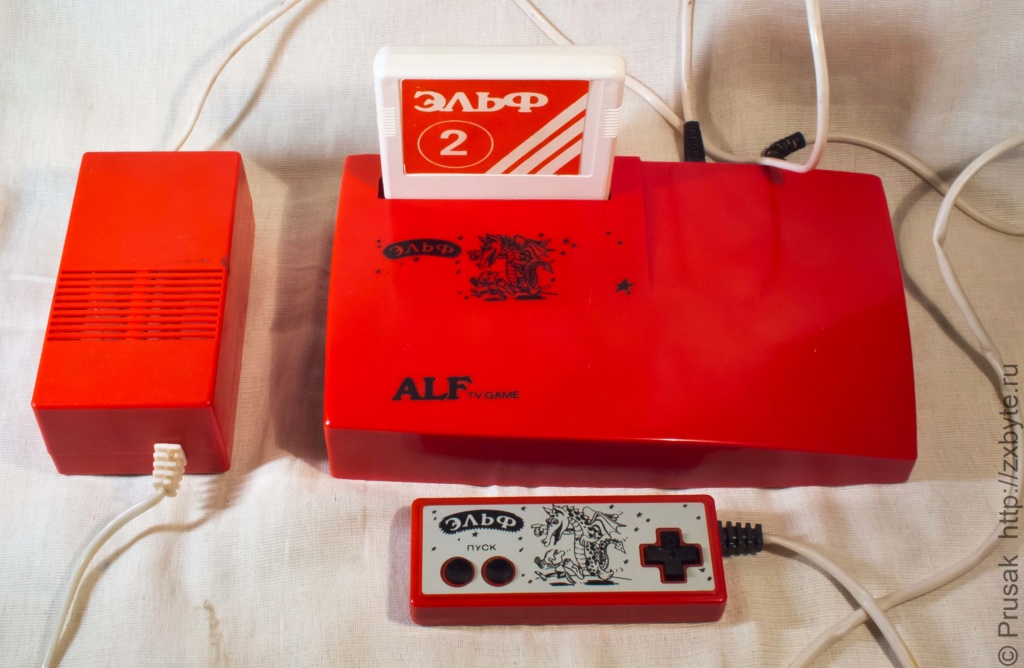

Оригинал:



Новодел:









Процесс создания:

Давно присматривался к большим корпусам продающимся в магазине ЧиД. Это будет корпус для компьютера Эльф. В корпусе будут отверстия под разъемы, отверстие под картридж. И сверху скорее всего будет прозрачное окно.





Пилю корпус для картриджа для приставки из оргстекла. Вы не видите стекло, а оно есть.



Сгибаю корпус для картриджа для приставки из оргстекла.



Корпус для картриджа для Эльфа. Картридж получился больше, чем планировалось. Отверстие для картриджа будет совсем близко к краю.





Придумал новый способ крепления деталей к станку. Деталь крепится к фанере, а уже фанера к станку. Благодаря этому деталь не царапается креплением.



Корпус для Эльфа в процессе создания.
ПОЛУЧАЕТСЯ КРУТО!



Впервые делал гравировку на оргстекле. Получилось со второго раза.



Собственно гравировка.
Шрифт Arthur Gothic.



Собственно гравировка.
Шрифт Free Mono



Сделал отверстия в передней и задней панели. Приклеил стекло. Без подсветки гравировку не особо видно. Сначала я выпилил стекло точно по контуру отверстия с точностью 0.1 мм. Т.е. стекло там держалось за счет трения.  Но приклеить стекло к пластмассе (торец в торец) я не смог. Да и стекло заляпал клеем.



Все чертежи для станка я рисую в программе Inkscape. Эта программа умеет экспортировать в GCode. А GCode понимает мой станок.



Закрепил кнопки и спаял светодиодную линейку. Термоклей, это просто центровка.
