ПЭВМ "Пионер". Специалист с 5-и цветной графикой и без параллельного порта.

Процессор: К580ВМ80А 2 МГц
ОЗУ: 48 Кб
ПЗУ: 2 Кб + предусмотрено расширение до 10 Кб.
Графика: 384x256x5 цветов + расширяется до 8 цветов.

Скачать документацию

Пионер это обычный Специалист с 5-и цветной графикой и без параллельного порта.

В заводской комплектации в компьютере установлена всего одна микросхема ПЗУ на 2 Кб содержащая Монитор первой версии. В таком виде компьютер не может выполнять большинство программ. На печатной плате присутствуют места под 4 дополнительные ПЗУ. Я добавил еще 2 микросхемы ПЗУ и прошил Монитор второй версии. Почему-то до дополнительных ПЗУ не был доведен сигнал CS, поэтому пришлось протянуть по плате два провода. Теперь компьютер может выполнять все программы.

В заводской комплектации клавиатура (матрица клавиш, коды клавиш) не соответствует оригинальному Специалисту. Клавиатура предсказуемо будет работать только в программах работающих с клавиатурой через стандартные функции ПЗУ. В большинстве игровых программ функции клавиш стрелок будут выполнять другие (неудобно расположенные) клавиши. При этом клавиши очень жесткие. Возможно со временем резина изменила свои свойства. Сейчас резина жесткая как покрышки автомобиля. А еще кнопки качаются под пальцем во все стороны, как аналоговый джойстик, но это не мешает печатать. В клавиатуре вместо пленочной мембраны используется тонкий текстолит.

По наводке QUATTRO я купил резиновые тактовые кнопки на замену, но заменять их некогда. Нижняя плата клавиатуры изготовлена из толстого текстолита. Если в ней аккуратно просверлить  отверстия, например по шаблону или на ЧПУ, то эти кнопки идеально встанут в клавиатуру и их можно будет скоммутировать по стандарту. Обычные тактовые кнопки тоже идеально встают и работают, но тактильно они менее приятные. У них отсутствует ощутимый ход и они громко щелкают.

Спойлер:

В остальном, это самый крутой и красивый Специалист, который я видел.

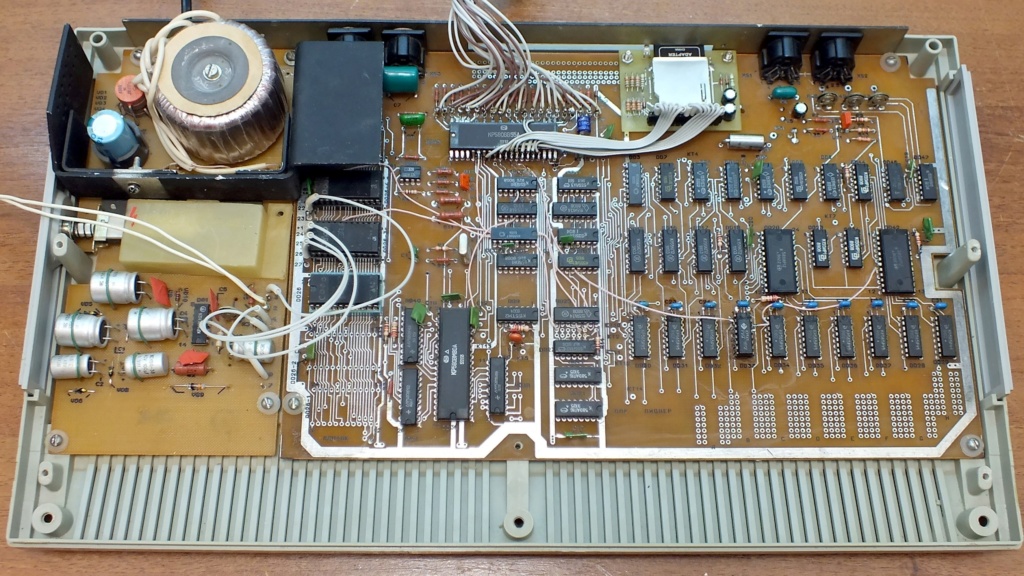

Я добавил одну микросхему оперативной памяти (К565РУ5) вторым этажом, что позволило увеличить кол-во цветов до 8-и. Пришлось протянуть еще 2 провода. Итого 4 провода, это не много, поэтому они не портят внешний вид платы.

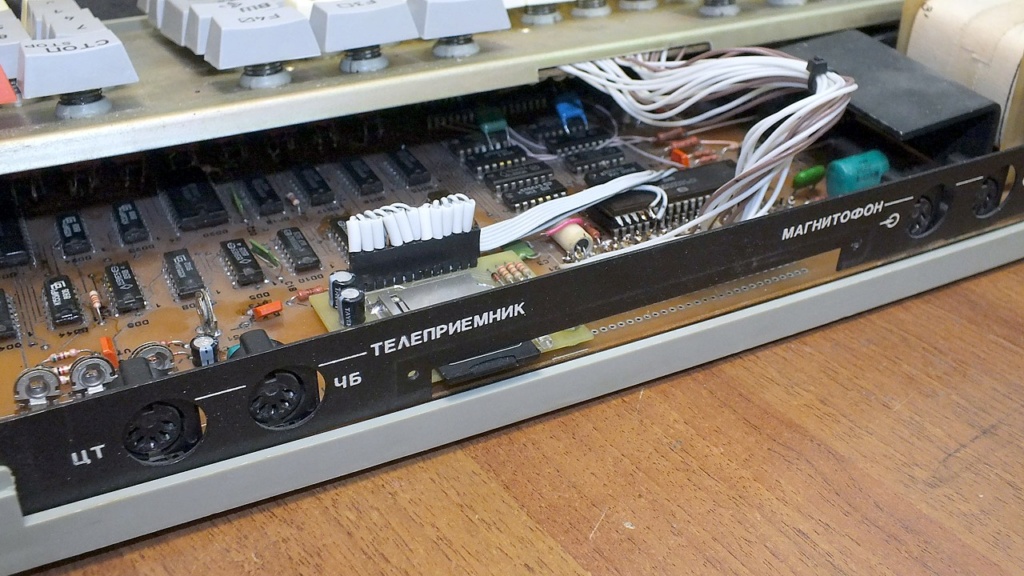

Я добавил параллельный порт, микросхему К580ВВ55 вторым этажом. Разработчики не предусмотрели места под вторую ВВ55, обидно. Еще один провод с сигналом CS потянулся по плате до этой микросхемы. А от микросхемы целый шлейф проводов до контроллера контроллера SD-карты. Эта доработка выглядит уже не так красиво, но она того стоит. Теперь это Специалист в максимальной комплектации, который удобен не только для игр, но и для разработки.

Конденсаторы из компьютера была выкушены. Нужного кол-ва драгоценных, одинаковых конденсаторов КМ я не нашел, поэтому над оперативной памятью стоят современные китайские конденсаторы.











В большом масштабе

Тут видео сохранилось, как этот комп апгрейдил



Микрокнопки ставить не советую.

Канал не мой, владельца канала не знаю. Офигеть. 200.000 просмотров. Когда я уходил с Ютуба, у меня суммарно было 3.000 просмотров.

Незнакомая клавиатура, по кнопкам похожа на корветовскую, но та герконовая, а не плёночная, на MS7007 тоже вроде не похоже. Возможно от какого-то клона Корвета.

Это редкий клон Специалиста, их успели сделать мало. Жаль, что промышленность СССР столько раскачивалась, чтобы начать делать Специалисты. А ведь А.Волков ещё в 1985 ходил по кабинетам и предлагал наладить их выпуск.

Из-за вредителей в журнале Радио промышленность взялась клепать сотнями тысяч клоны РК. Прошло несколько лет пока разобрались, что РК убогий и не годится на роль народного компьютера. А когда к 1991 году наконец разобрались, то было уже поздно.

По поводу 8-ми цветов Специалиста. У меня всегда была мысль, что невыгодно делать 8 цветов? На самом деле это 7 цветов для символов, один цвет пропадает. Ведь по аналогии с 5-ю цветами можно было сделать 9 цветов.

8 цветов получаются при прямом соответствии бита из ОЗУ цвета цветам R, G и B. Т.е каждый бит напрямую управляет цветовой пушкой кинескопа, отчего и получается, что цвет 111 чёрный. С помощью одного TTL-корпуса можно поиметь цветом 111 серый цвет, т.е белый с пониженной яркостью. Или можно сделать его белым, но мигающим. А полноценный цвет (т.е и на PAPER и на INK) из 3-х битов делается только с помощью кодо-преобразователя на 155 РЕ3.
