Микроша. Информация, документы, фото.

Микроша это Радио 86РК c 32 Кб оперативной памяти. Микроша обладает плохой совместимостью с Радио 86РК, большинство игровых программ не запустится на этом компьютере, так как адреса всех устройств компьютера были изменены. Совместимость обеспечивается только на уровне точек входа в ПЗУ, адреса и формата видеопамяти.

Относительно Радио 86РК в Микрошу добавили альтернативные знакогенераторы и микросхему КР580ВИ53 для генерации звука.

Выпускался с 1987 года на Лианозовском электромеханическом заводе, продавался по цене 500 рублей.

Название Микроша получилось из двух слов: МИКРОкомпьютер ШКола. Авторы компьютера хотели, что бы их компьютер попал в школы, но компьютер в школы не попал.

Знакогенератор

Интересно то, что на плате Микроши находится перемычка, которая выбирает способ переключения знакогенераторов: атрибутами КР580ВГ75 или битом порта КР580ВВ55. На заводе перемычка впаивалась на управление битом КР580ВВ55. И это печально. Вы можете переставить перемычку и в своих программах можете использовать возможность отображать все 256 символов на экране. Но ваша программа на заводских компьютерах будет работать по старому, там то перемычки никто не менял.



Файлы

Микроша_rom2wav.7z
Микроша_Программы.7z
Микроша_Расположение_элементов_на_плате.pdf
Микроша_Руководство_по_экплуатации.djvu
Микроша_С_Н_Попов_Персональный_компьютер_Микроша.djvu
Микроша_Схема_Э3_сигналы_шины_в_виде_букв.pdf
Микроша_Схема_Э3_сигналы_шины_в_виде_цифр.pdf
http://bashkiria-2m.narod.ru/files/emu.rar - Эмулятор
http://emu80.org - Программы и эмулятор
http://sensi.org/~tnt23/rk86/index.html - Контроллер дисковода для Микроши
http://github.com/timtashpulatov/rk86kngmd - Контроллер дисковода для Микроши

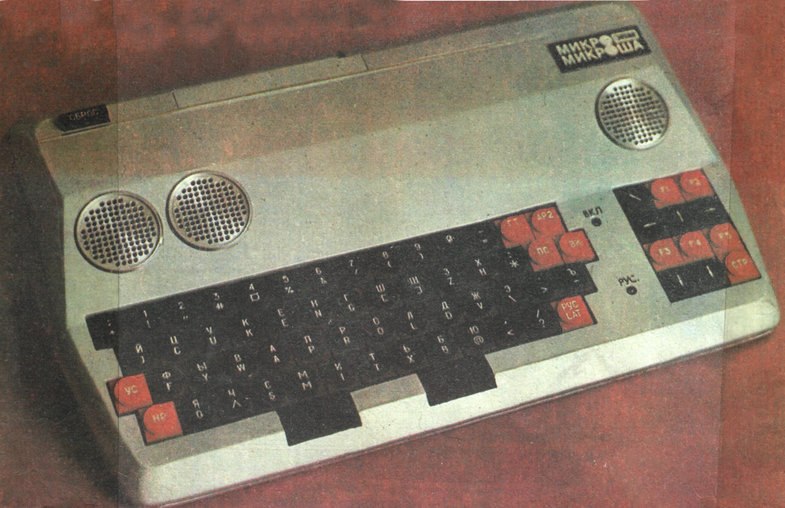

Фото

















Команды монитора

D{начало},{конец}	Выводит содержимое области памяти в шестнадцатеричном виде.
L{начало},{конец}	Выводит содержимое области памяти в текстовом виде.
F{начало},{конец},{байт}	Заполняет область памяти байтом.
M{начало}	Последовательно просматривает память позволяя изменять значения.
T{из_начало},{из_конец},{куда начало}	Копирует область памяти.
С{начало},{конец},{начало 2}	Сравнивает области памяти.
S{начало},{конец},{байт}	Ищет байт в области памяти.
G{адрес},{точка останова}	Запустить программу. Точку останова можно не указывать. Адрес тоже можно не указывыть, тогда выполнение начинается с адреса 0.
X	Просмотр и изменение регистров процессора.
O{начало},{конец},{скорость}	Сохраняет область памяти на магнитофон. Третий параметр можно не указывать.
I{начало},{скорость}	Загружает область памяти с магнитофона. Оба параметра можно не указывать.

Карта памяти

Область	Описание
0000h - 75FFh	ОЗУ
7600h - 76CFh	ОЗУ, переменные монитора
76D0h - 7FFFh	ОЗУ, видеопамять (может быть программно перемещена)
С000h - С7FFh	Клавиатура (КР580ВВ55)
С800h - СFFFh	Параллельный порт (КР580ВВ55)
D000h - D7FFh	Видео (КР580ВГ75)
D800h - DFFFh	Звук (КР580ВИ53)
F800h - FFFFh	Контроллер ПДП (КР580ВТ57), только запись
F800h - FFFFh	ПЗУ, только чтение

Стандартный набор программ ввода-вывода

Адрес	Описание	Входные данные	Выходные данные
F800h	Перезагрузка
F803h	Ввод символа с клавиатуры с ожиданием		A - код символа
F806h	Чтение байта с магнитофона	А=FF - с поиском синхробайта A=08 - без поиска синхробайта	A - считанный байт
F809h	Вывод символа на экран	С - символ
F80Сh	Запись байта на магнитофон	C - байт
F80Fh	Не используется
F812h	Опрос состояния клавиатуры 1		A=FF - ни одна клавиша не нажата <>FF - нажата
F815h	Вывод на экран 16-ричного числа	A - число
F818h	Вывод на экран текстовой строки	HL - адрес строки (код 0 конец строки)
F89Dh	Выход в системный монитор без перезагрузки

Любое описание Микроши неполное, если нет подробного рассказа о его промышленных платах расширения. К Микроше их сделали бОльшее число, чем для других клонов РК. Даже контроллер дисковода пошёл в мир от Микроши (его длинные узкие платы производились для Микроши на Лианозовском заводе местным кооперативом "Лианозово").

Ещё стоит упомянуть, что Микроша не нуждается в программах для РК, т.к для Микроши программ больше и, даже наоборот, все более-менее серъёзные программы для РК были заимствованы от Микроши. Фатальной для совместимости и простоты адаптации является несовместимость клавиатур. Интересно узнать причины почему Микроша и РК сделаны настолько разными, ведь их в одно и то же время делал один и тот же разработчик.
